LXB-180零序電流互感器概述

本系列零序電流互感器分為兩半，用樹脂澆注成半圓形，然后用夾緊箍連接。安裝時可將互感器分為兩半，然后合并為一體，安裝極為方便。該零序電流互感器用于10KV及以下電流50HZ線路中做電力系統以及高壓三相交流發電機、電動機的零序過電流保護用，只適用于戶內。輸電電纜之外徑不大于120MM。

LXB-180零序電流互感器變比

LXB-180零序電流互感器型號

LXB-180零序電流互感器技術參數

1、本系列電流互感器適用于戶內、額定頻率：50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用。也可與繼電器配套使用。

2、安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住。可以在不停電狀態下進行安裝。

3、本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。

4、環境溫度：-10℃～40℃

5、大氣壓力：80～110KPa

6、空氣相對濕度：90%（25℃）、50%（40℃）

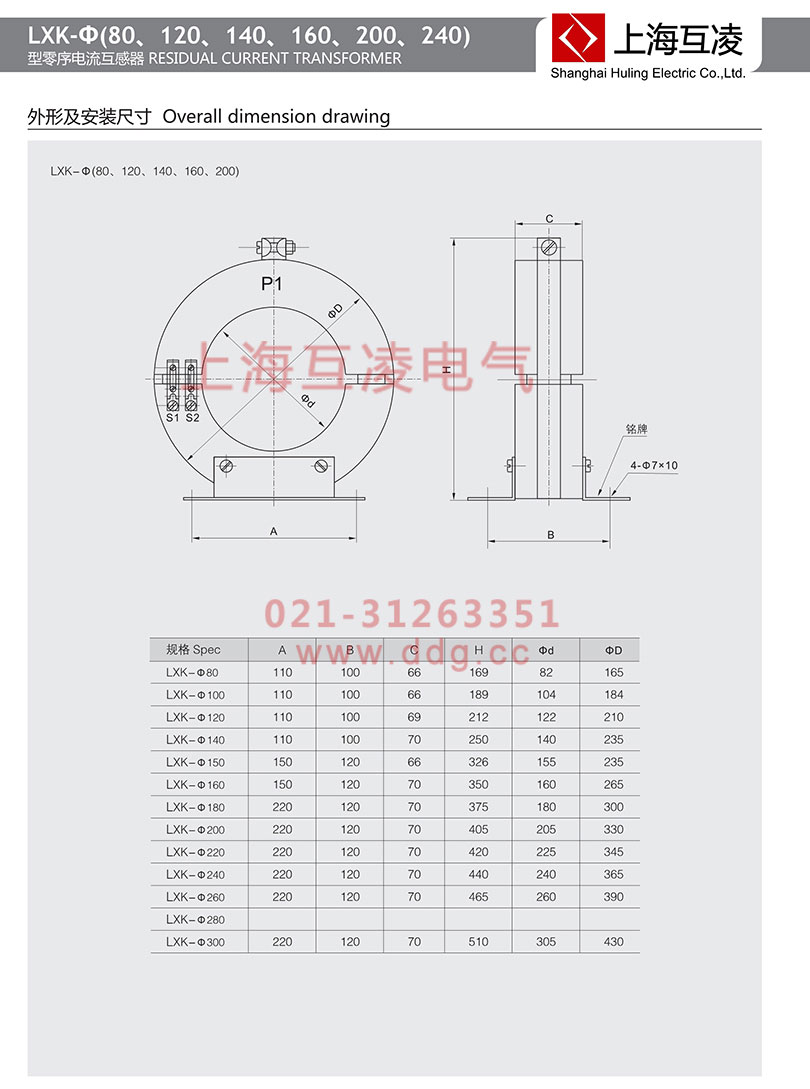

LXB-180零序電流互感器安裝說明

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

LXB-180零序電流互感器作用

當系統通過阻抗接地時，需要另一種方法來感知地面電流。為了達到要求的靈敏度，電流互感器(CT)比必須與預期的相電流無關。用一個大到足以包圍所有相導體的窗的環形CT。這種CT通常被稱為零序CT，盡管它只是監測零序電流的一種手段。

當一個零序地面CT有太多的電纜時，可以使用多個零序CTs。每一套三相電纜和相應的接地電纜都必須通過一個單一的零序CT。例如，每個階段有三根電纜，兩套三相電纜和相應的接地電纜可以通過一個CT，其余的三相電纜和相應的接地電纜將通過第二個CT。這保證了所有的電流都是平衡的，并且沒有超過零序地面CT的連續載流能力。
