打印JLSZY-10W組合互感器概述
JLSZY-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。
JLSZY-10W高壓計量箱使用環境
1、JLSZY-10W適用于頻率為50Hz的35kV三相交流電力系統中
2、環境溫度：-40℃～+40℃
3、空氣相對濕度：月平均值≤90
4、海拔高度：不超過2000m
5、周圍空氣不應受腐蝕性氣體或可燃性氣體的污染
JLSZY-10W高壓計量箱接線圖

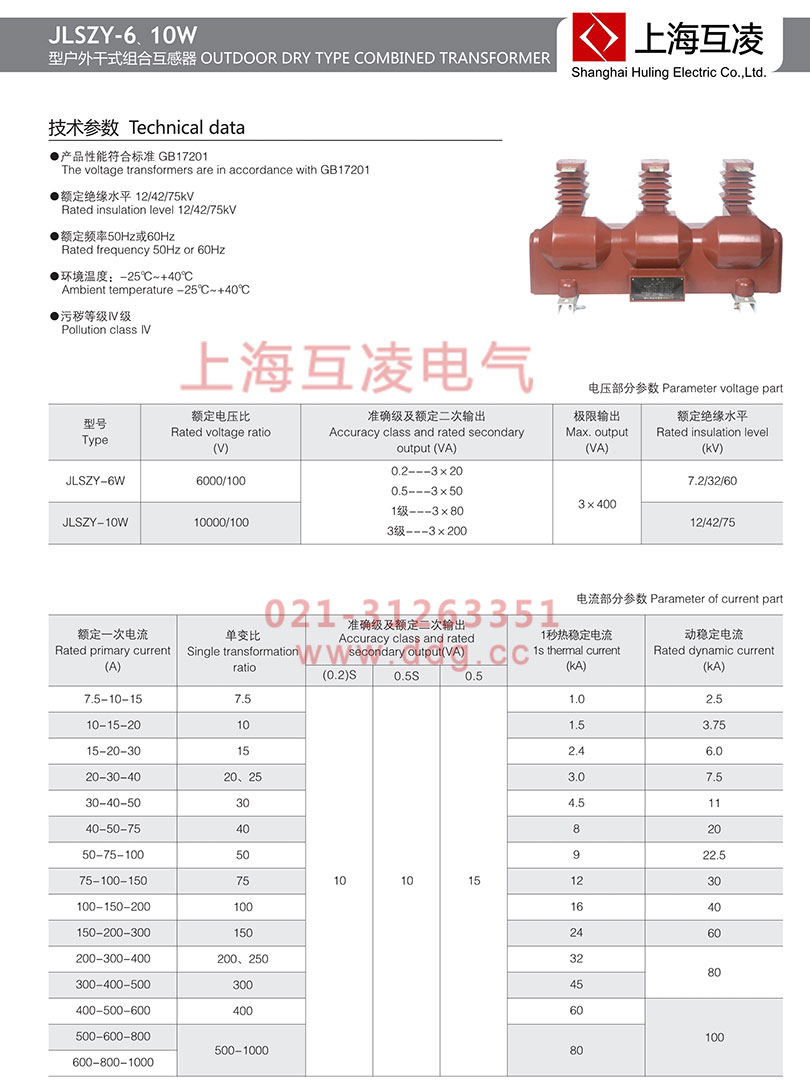

JLSZY-10W組合互感器電壓
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平（kV） |
| JLSZY-10W | 10000/100 | 0.2–3×20 0.5–3×50 1級–3×80 3級–3×200 |
3×400 | 12/42/75 |
| 型號 | 額定一次電流(A) | 單變比 | 準確級及額定二次輸出(VA) | 1秒熱穩定電流(kA) | 動穩定電流(kA) | ||
| 0.2S | 0.5S | 0.5 | |||||
| JLSZY-6W、JLSZY-10W | 7.5-10-15 | 7.5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 1.5 | 3.75 | ||||
| 15-20-30 | 15 | 2.4 | 6.0 | ||||
| 20-30-40 | 20、25 | 3.0 | 7.5 | ||||
| 30-40-50 | 30 | 4.5 | 11 | ||||
| 40-50-75 | 40 | 8 | 20 | ||||
| 50-75-100 | 50 | 9 | 22.5 | ||||
| 75-100-150 | 75 | 12 | 30 | ||||
| 100-150-200 | 100 | 16 | 40 | ||||
| 150-200-300 | 150 | 24 | 60 | ||||
| 200-300-400 | 200、250 | 32 | 80 | ||||
| 300-400-500 | 300 | 45 | |||||
| 400-500-600 | 400 | 60 | 100 | ||||
| 500-600-800 | 500-1000 | 80 | |||||
| 600-800-1000 | |||||||
JLSZY-10W組合互感器作用
組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。
接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。
組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。
