JDZJ-10Q電壓互感器選型

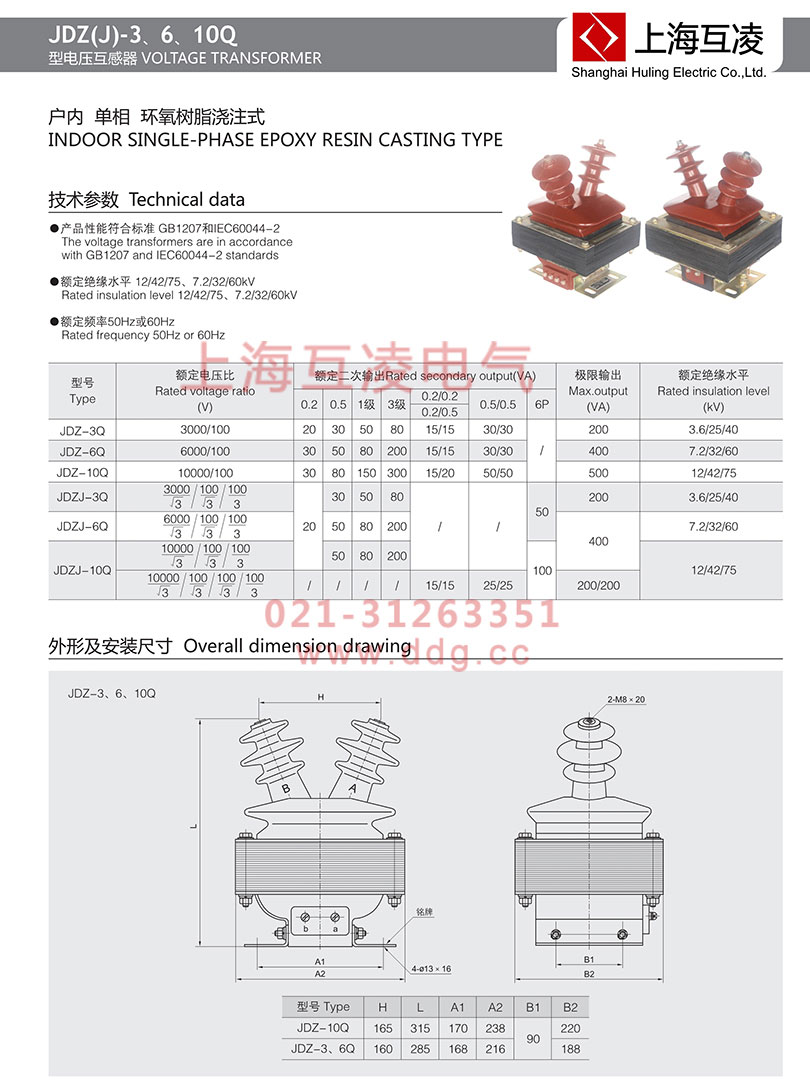

JDZJ-10Q電壓互感器技術參數

1 產品標準：GB12O7-2006《電磁式電壓互感器》；

2 產品表面爬電距離：滿足II級污穢等級；

3 負荷的功率因數： COS∮=08（滯后）；

4 JDZJ-10Q其他技術參數見下表：

JDZJ-10Q電壓互感器變比參數

JDZJ-10Q電壓互感器結構

JDZJ-10Q電壓互感器為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZJ-3，JDZJ-6，JDZJ-10 二臺一組時為V/V連接， JDZJ-10(Q)、JDZJ-6(Q)、JDZJ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

JDZJ-10Q電壓互感器使用條件

1 海拔高度不超過1000米

2 周圍環境溫度不高于+40℃，不低于-5℃

3 周圍空氣的相對濕度不大于85%（20℃）

4 安裝場所無腐蝕性的氣體

JDZJ-10Q電壓互感器原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

JDZJ-10Q電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
